ZF-LZ 系列金屬管浮子流量計
ZF-LZ系列金屬管浮子流量計
● 概述
ZF-LZ系列金屬管浮子流量計是基于浮子位置測量的一種變面積流量?jī)x表。采用全金屬結構，因其具有體積小、壓損小、量程比大（10：1）、安裝維護方便等特點，故廣泛應用于各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。
ZF-LZ系列金屬管浮子流量計的系列產品，針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型、控制報警型；按防爆要求分類，又可分為普通型、本質安全型、隔爆型三種。
ZF-LZ系列金屬管浮子流量計采用了先進的無接觸檢測磁場角度變化的磁測傳感器、并配以微處理系統，可實現液晶指示、累積、遠傳輸出（4～20）mA、脈沖輸出、上下限報警輸出等功能，該型智能信號變送器具有較高的精度和可靠性，完全可以取代進口同類型儀表，且具有性價比高、多參數標定、掉電保護等特點。
ZF-LZ系列金屬管浮子流量計的設計制作還考慮了用戶工藝流向要求，有垂直安裝式、上進下出安裝式、側進側出安裝式、底進側出安裝式、螺紋連接式、水平安裝式等安裝方式可選。

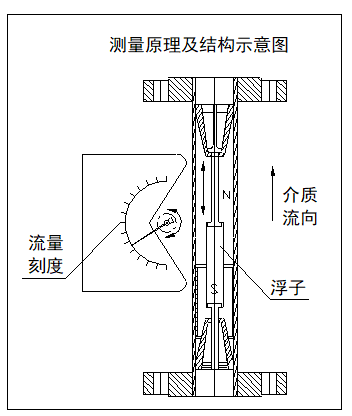

● 結構及原理

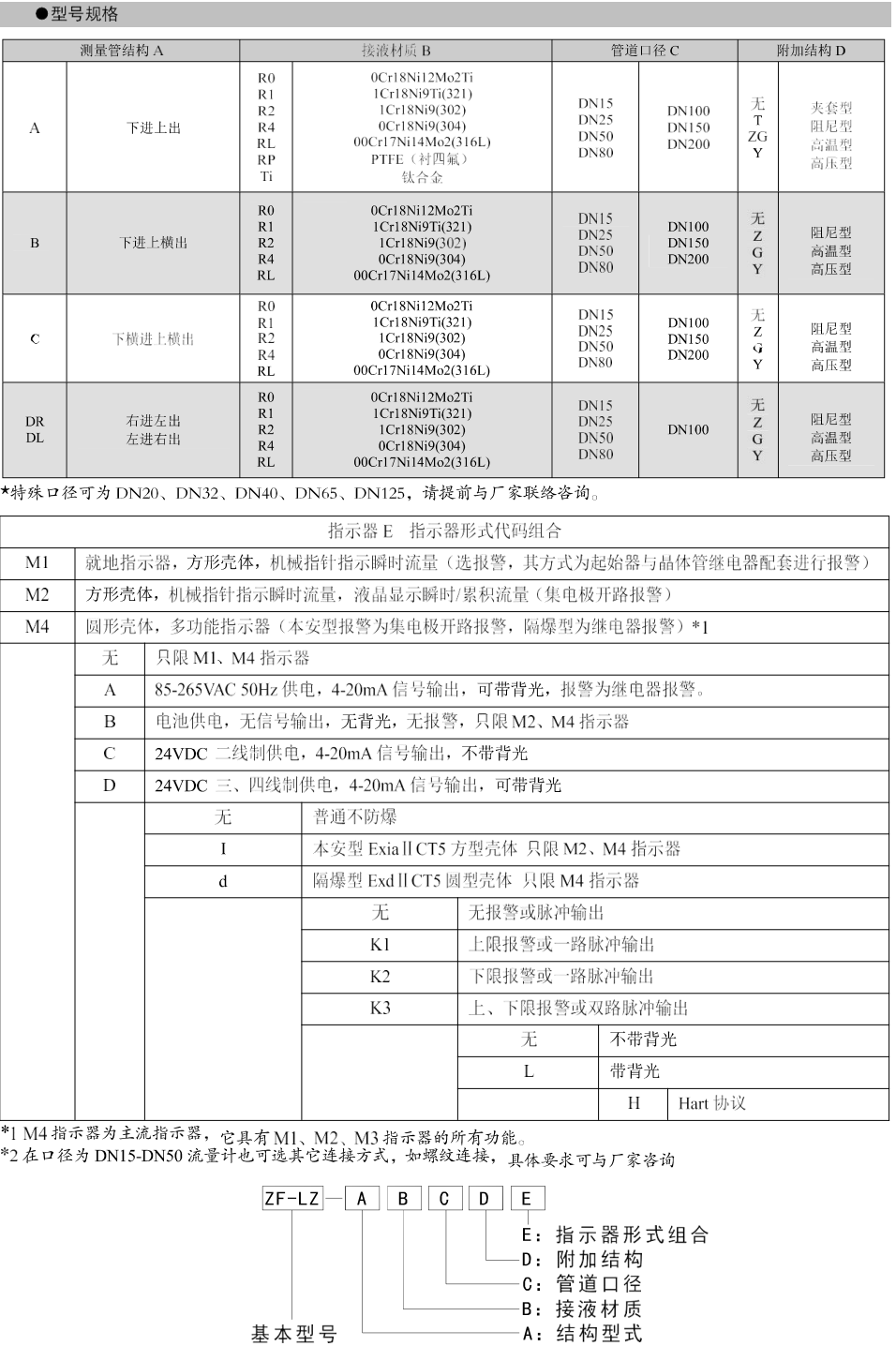

ZF-LZ系列金屬管浮子流量計由二部分組成：傳感器:測量管及浮子；信號變送器、指示器；傳感器的觸液材質有四種：不銹鋼、哈氏合金、鈦材、不銹鋼襯PTFE；用戶可根據不同的工藝壓力及介質的腐蝕性要求，選擇不同的接液材質，來滿足工藝的耐壓及介質防腐的需要。根據不同的測量要求，用戶在選型時，可以選擇不同的指示器組合，來實現不同的測量要求。具體指示器形式與其對應功能見指示器型譜表。流量測量是由指示器內的變送器通過耦合磁鋼感受浮子位置變化來完成流量指示和信號的遠傳輸出。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
● 特點
1．模塊化組合設計，維修方便，正常使用免維護
2．單軸、非接觸新型磁耦合結構，信號傳輸更穩定
3．雙行、大屏幕液晶顯示瞬時、累計流量，可帶背光
4．智能型具有掉電保護、數據備份及恢復功能
5．全金屬結構，抗震、耐壓、耐溫、防腐
6．短行程、總高
● 技術參數

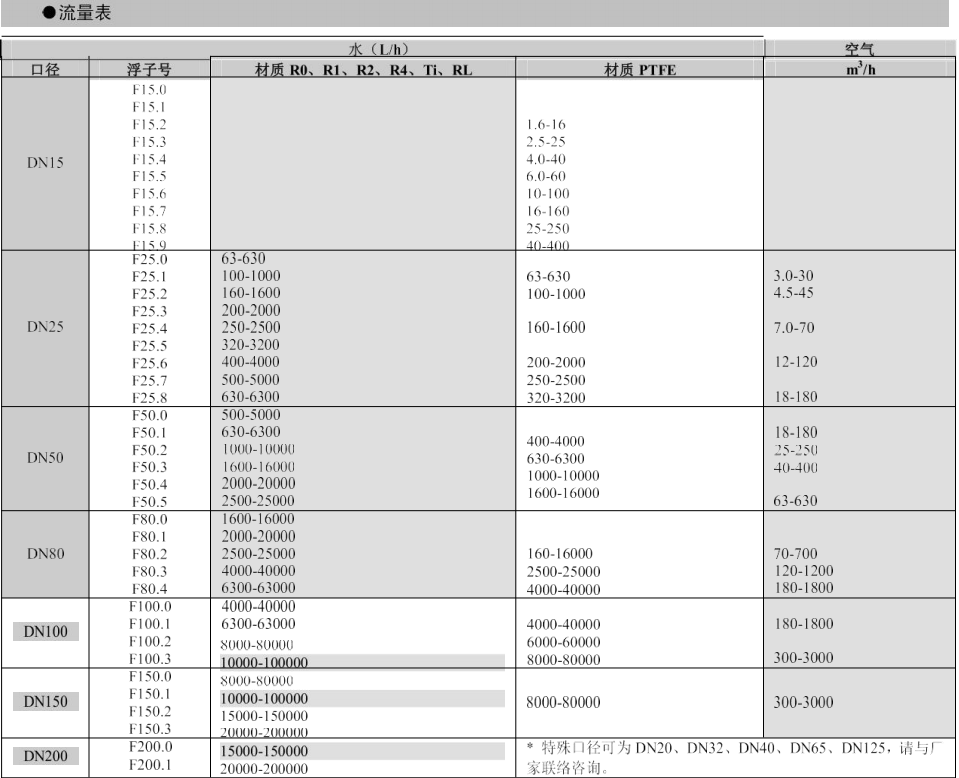

1．測量范圍：水(
2．量程比：10:1（特殊型20：1）
3．精度等級：1.6 （特殊型1.0）
4．工作壓力：DN15～DN50 PN4.0MPa（特殊型25MPa） DN80～DN100 PN1.6MPa（特殊型16MPa） 夾套壓力等級：1.6MPa
5．介質溫度：標準型： -80℃～+
6．環境溫度：-40℃～+
7．介質粘度 DN15：≤5mPa.s(H15.1～H15.3) ≤30mPa.s(H15.4～H15.9)
DN25： ≤250mPa.s DN50～DN150：≤300mPa.s
8．液晶顯示：瞬時流量顯示數值范圍:0～50000 累積流量顯示數值范圍:0～99999999
9．輸出： 標準信號:二線制（4～20）mA 脈沖信號:最小間隔50ms
10．報警信號:集電極開路,max100mA@30VDC 內部阻抗100Ω
11．供電:標準型:24VDC(12VDC～36VDC) 交流型:220VAC(86AC～265VAC) 電池型:3.6@4AH 鎳氫電池
12．連接方式:標準型：法蘭 特殊型：用戶提供法蘭標準 螺紋連接型：標準螺紋或用戶指定
13．電氣接口M20*1.5、PG11、1/2”NPT
14．整體高度標準型:
15．防護等級IP65
16.防爆標志：本安型：ExiaⅡCT5Ga 隔爆型：ExdⅡCT5Gb
